Chemische Faserpapierrohr, alle Arten von Verbundpapier, alle Arten von kleinen Industriepapierkern. Hochleistungs -Papierrohrherstellung kann ein Spiralpapierrohr durch Kleben, Wickeln erzeugen und zusammenschneiden.

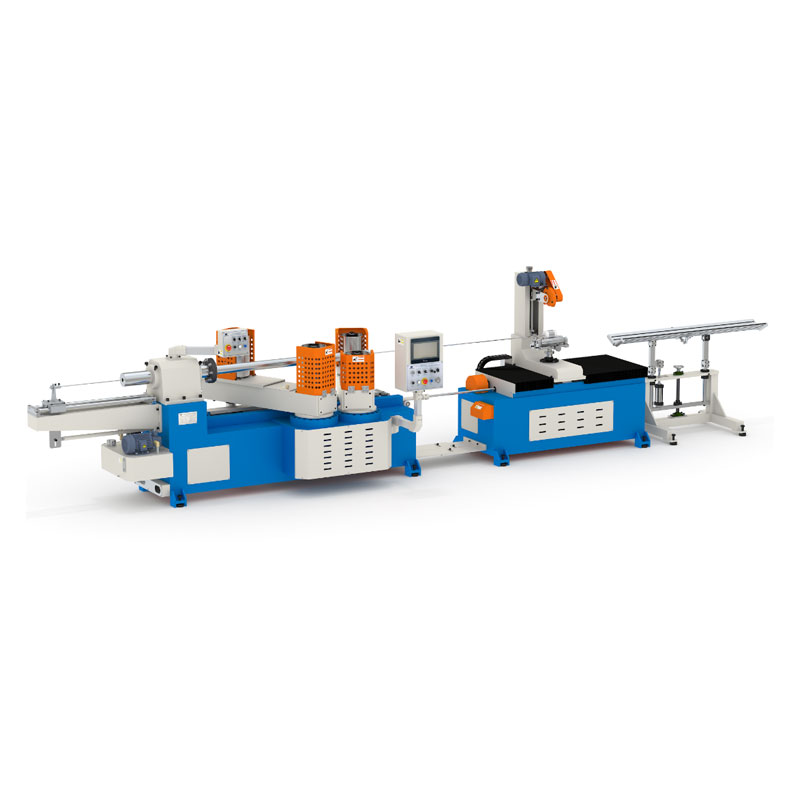

"E" -Serie von Hochleistungs -Papierrohrmaschine, die Idee entwerfen, einfach kompakt 、 stabil.
Standard für die Herstellung von Papierrohr 3 ”(ID76,2 mm), maximale Wandstärke unter 10 mm, größte Röhren -ID bis zu 200 mm.
| Parameter | Steuerungssystem | ||
| Anzahl der Schicht | 3-16 Schichten | SPS -Controller | Delta |
| Max-Durchmesser | 200 mm | Man Maschinenschnittstelle | Farb -Touchscreen Weinview 6070t |
| Min-Durchmesser | 20 mm | Programmausgabe | JS-PTM4.2 |
| Max-Dicke | 10 mm | Wechselrichter | Yaskawa 7,5 kW |
| Min-Dicke | 0,5 mm | Aktuator (Schütze ..) | Sauber |
| Dorn -Fixierungsweg | Flansch & Ziehen | Signalkomponente | Yaskawa |
| Rückspulennase | Zwei Nasen mit einem Gürtel | Pneumatische Komponente | Airtac |
| Weg schneiden | Pneumatischer Einzelkreisschneider | Winkelmotor | Jiachen |
| Aufkleben | Doppelseite | Synchronismuskontrolle | X -Achse -Servoschraube /Z -Achse -Schrittschraube |
| Leitungsweg reparieren | Encoder | Synchronismus Track -Schneidsystem | Servo Synchronous Track Schneiden |
| Operator | 1-2Person | Fernbedienung | Optional |
| Produktionsgeschwindigkeit | 3-20 m/min | Rohrhalter | Haben |
| Geschwindigkeitskontrolle | Wechselrichter | Winkel der Gürtelregelung | Elektrisch |
| Eingabemittel | Brauch | Gürteleinstellung | Hydraulik |
| Größe (mm) | Mainframe -Winkel | Haben | |
| Mainframe: l*w*h | 5900 mm*1700 mm*2000 mm | Auto -Stopp, wenn Papiermangel | Haben |
| Bereich: l*w | 16000 mm*9000 mm | Autokleberfütterung | Schraubenpumpe 3.0kW |
| Radnittendurchmesser | 215 mm | Automatische Schmierung | Haben |
| Radnabenhöhe | 400 mm | Spannungsanpassung | Mechanisch |
| Min profil | 750 mm | Art des Papierrollenstandes | Integral |
| Max Tread | 950 mm | Gürtel | Leinwand |
| Gesamtgewicht | 5045 kg | Übertragungssystem | |
| Geschlossene Komponente | Hauptmotorleistung | 7,5 kW | |
| Ottom/Gesichtspapiergerät | Haben | Drehzahl der Wickelnase | 47r/min |
| Installationswerkzeug | Haben | Ausgangsdrehmoment der gewundenen Nase | 1360n.m |
| Dorn | 1pc | Übertragungsweise | Ausrüstung & Kette |
| Gürtel | 2pcs | Modell der Übertragungskette | 12a*2 |
| Wickelantrieb | 4 Räder | ||
| Motor schneiden | Trittmotor/Wanxin -Zahnradmotor | ||
| Lager | HRB | ||
1. Die Hauptstruktur besteht aus verdickter Stahl, der durch sekundäres Schneiden und Schweißen verarbeitet wird, wodurch die Maschine stabiler und robuster wird.
2. Hauptgetriebe adoptieren Gefahrgeschwindigkeitsgeschnitten, niedrigem, niedrigheizend, hohe Revolution und hohes Drehmoment.
3. Der Hauptmotor übernimmt Vektor -Hochdrehmoment -Wechselrichtergeschwindigkeitsregulierung.
4. Mit hydraulischer Vorrichtung ausgestattet, um die Gürtelspannung einzustellen, die mit dem Gürtelspannungssensor und dem Riemenwinkelsensor ausgestattet sind, können beide automatisch eingestellt werden.
5. Mit einem synchronen Schneidsystem ausgestattet und schneiden Tisch mit hoher Präzisionskugel- und Hochleistungsserver -Motorantrieb.
6. Ausgestattet mit Impulslängenfixierungsregelung, kooperiert mit der Front -Feedback -Kompensationsfunktion, kann sicherstellen, dass die gleiche Länge in unterschiedlicher Erzeugungsgeschwindigkeit gleichermaßen ist.
7. Übernehmen Sie das Doppel -SPS -Steuerungssystem, die IO -Ausgangsregelung und die Funktionsbetriebskontrolle separat, um die Schnittreaktionsgeschwindigkeit zu erhöhen, und die Schnittlänge ist viel genauer.
8. Ausgestattet mit neuem Bedienfeld und großer Größe der farbenfrohen Main Machine Touching -Schnittstelle.
9. Mit einem multi -funktionalen Bottom -Papier -Fütterungsgerät hält nach dem Papierbruch.
10. Ausgestattet mit integrierten Papierrollenhalter, Klebstoffständer und Papier -Fütterungskomponenten, die alle elektrisch gesteuert werden.

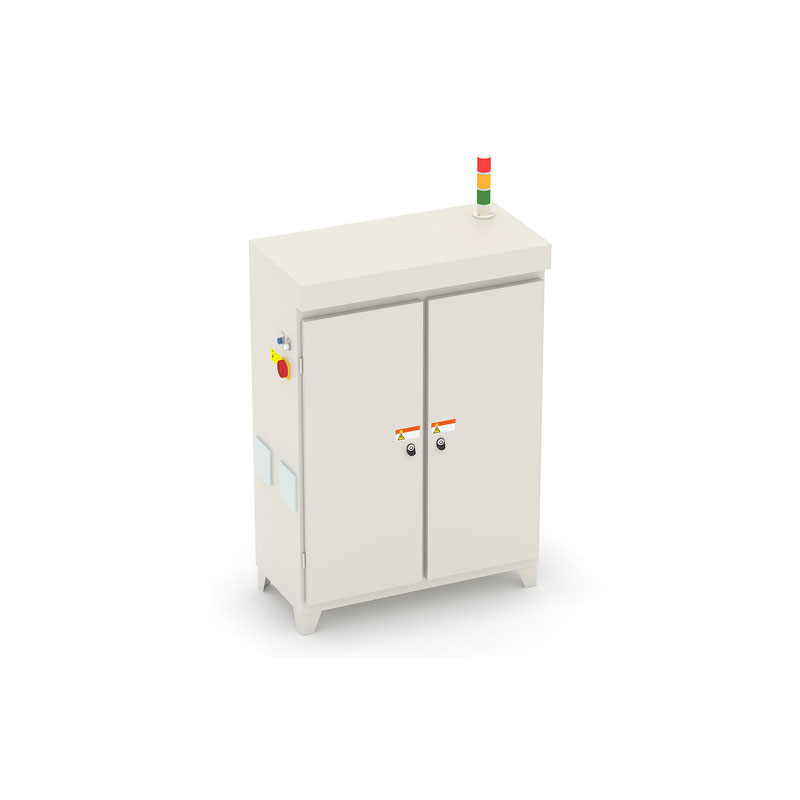

11. Design der Modularisation Electric Layout verwendet 、 、 Aufrechterhaltung und Reparatur von bequemer und wissenschaftlicher.
12. Netzwerkmodul kann optional sein und für die Netzwerkverbindung mit vielen Geräten und Montagelinien verwendet werden, kann auch zur Fernüberwachung und Wartung von Modbus -TCP -Vereinbarungen verwendet werden.

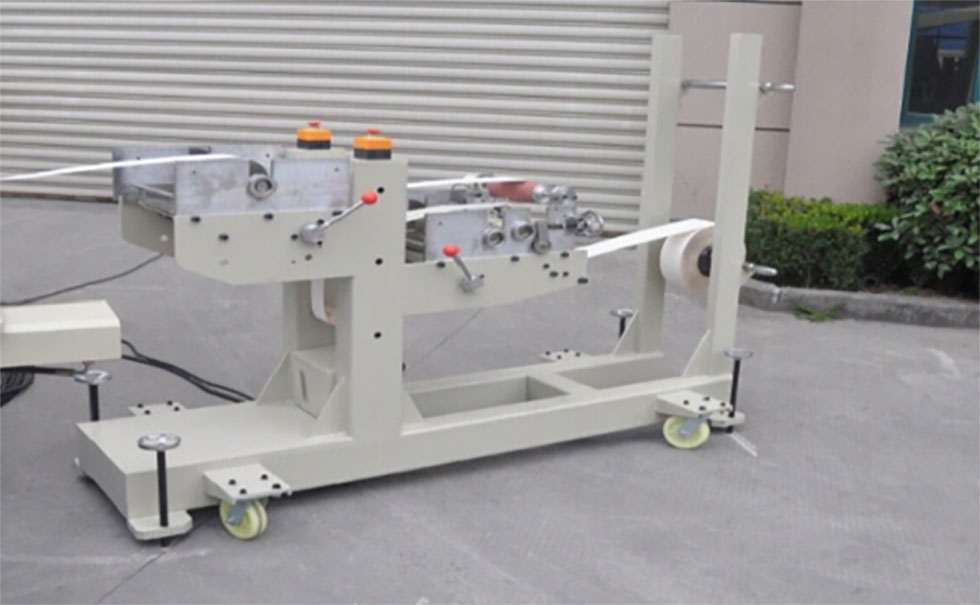

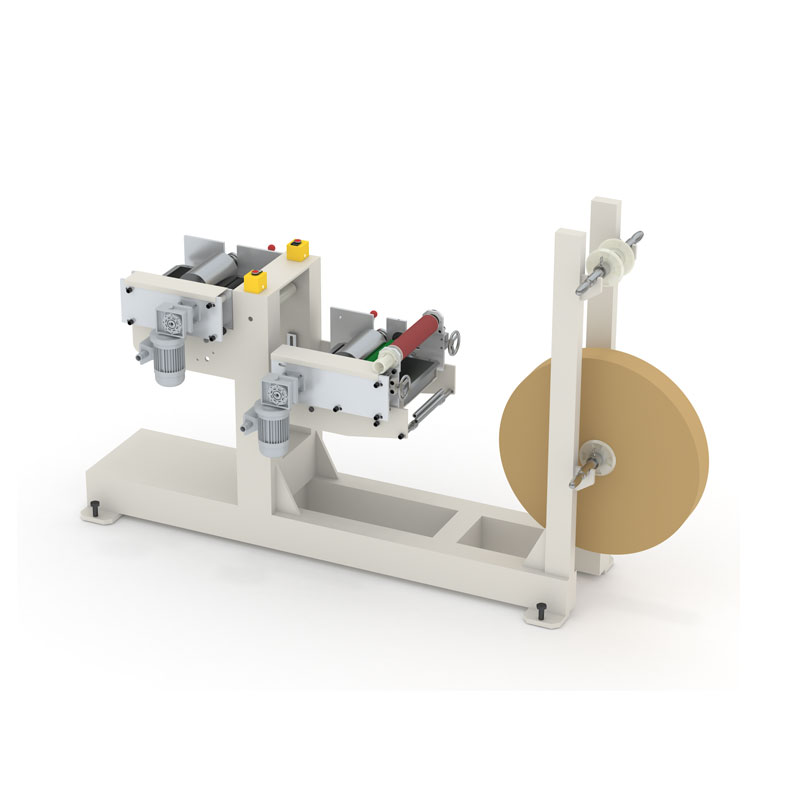

Ausgestattet mit einem multifunktionalen Bodenpapier -Ladungsgerät:
Merkmale: Das Gerät integriert einen Papierfachladungsmechanismus, einen einseitigen Klebermechanismus vom Roller-Typ, einen Ölanwendungsmechanismus vom Rollen-Typen und einen Bahnbandlängen- und Geschwindigkeitsförderungsmechanismus.

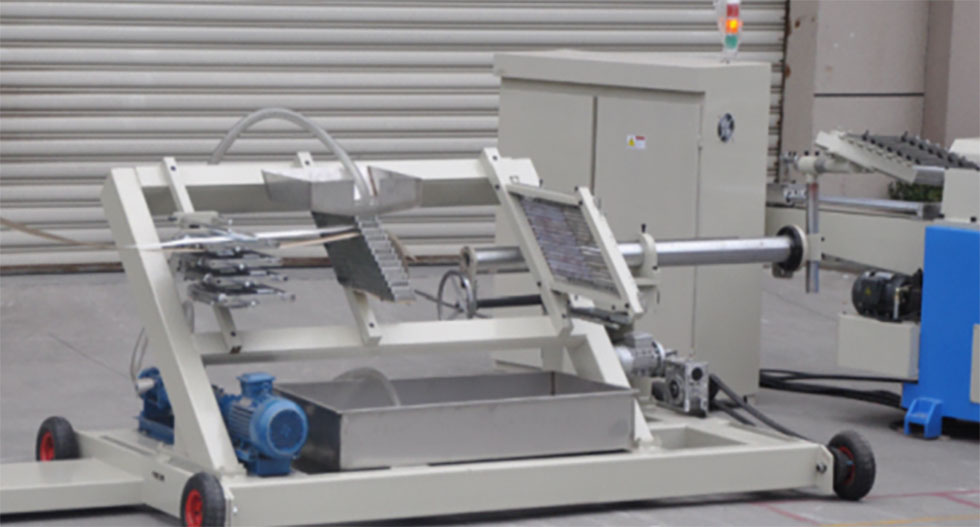

Standardkonfiguration 16 -schichtiger Wasserfall-Kleber-Rack: (andere Klebergeräte sind optional)
Merkmale: Der Gesamtkleberregal ist nur eine niedrige Höhe und ist einfach zu bedienen. Unter Verwendung einer 3 -kW -Schraubenklebstoffpumpe zum zirkulierenden Kleber und einem Polyurethanschlauch zum Kratzen des Klebstoffs.

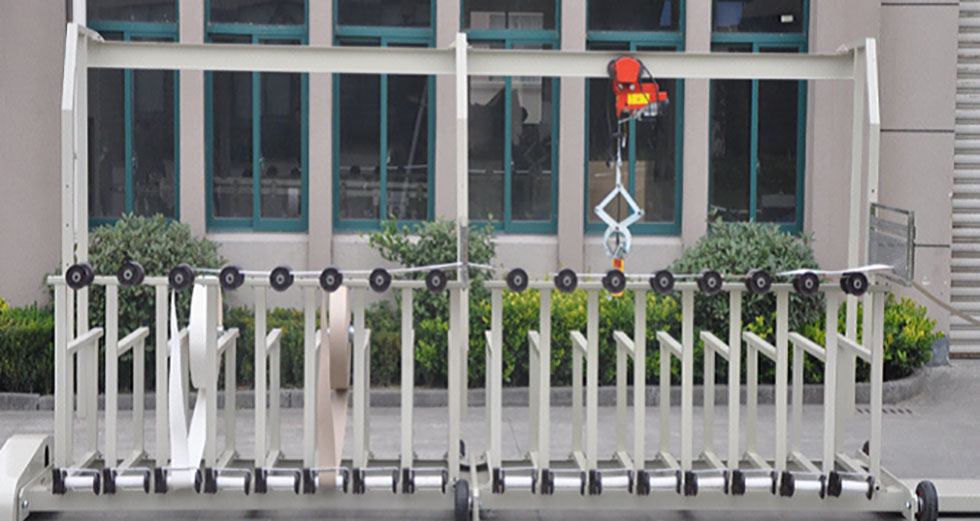

Standardkonfiguration 16-layer 90-Grad-Integralpapierschale:
Merkmale: Die Papierschale wird durch Elektrokran beladen und das Papierschale ist einfach zu bedienen.
Mit angetriebenem Papierblechwinkeleinstellungsgerät.
Der maximale Papierfachdurchmesser ist 1500 mm (anpassbar über 1500 mm).
