Automatische Spot-UV-Beschichtungsmaschine

Automatische Spot-UV-Beschichtungsmaschine

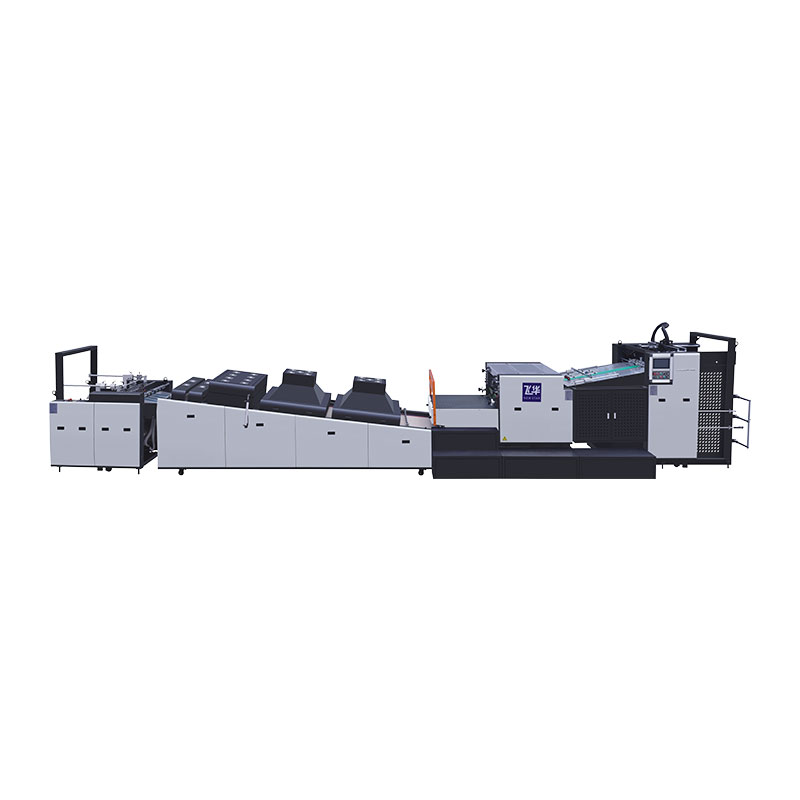

Die automatische Spot-UV-Beschichtungsmaschine von NEW STAR ist eine Hochleistungsbeschichtungslösung, die fortschrittliche nationale und internationale Technologien kombiniert. Sowohl für die Punkt- als auch für die Gesamtbeschichtung geeignet. Diese Maschine ist ideal für die Veredelung von Druckmaterialien wie Verpackungen, Buchumschlägen und anderen Veredelungsdrucken.

Standardmaschinenstruktur

1. Automatisches Zuführgerät
2. Vielseitiges Lackiermodul (UV-Lack/Glanzlack auf Wasserbasis)
3. Infrarot-Trocknungsbaugruppe
4. UV-Härtungssystem
5. Automatisiertes Materialsammelsystem

6.Automatischer Kontrollmechanismus

Optionale Ausstattungen

1. Non-Stop-Zuführ- und Abgabemechanismus

2. Vorstaplergerät

3. Keramische Rasterwalze

Parameter

Hauptmerkmale

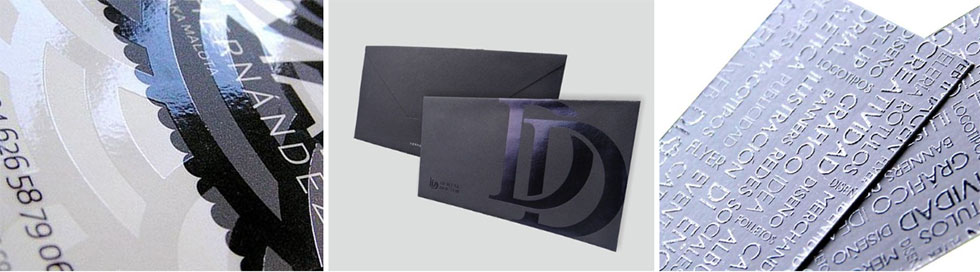

Diese automatische Spot-UV-Beschichtungsmaschine kann gedruckte Materialien wie Bücher, Anzeigen, Farbkartons, Poster und Verpackungen punktuell und vollständig mit UV-Beschichtung versehen und so das Aussehen und die Qualität der Endprodukte verbessern.

1. Die automatische Spot-UV-Beschichtungsmaschine ist mit einem Papiervorstapelsystem ausgestattet, das eine ununterbrochene kontinuierliche Zuführung und Ausgabe ermöglicht, ohne dass während des Betriebs manuelle Eingriffe erforderlich sind, was sie einfach und effizient macht.

2. Dieses Gerät verfügt über ein hohes Maß an Intelligenz und unterstützt den Start und die Geschwindigkeitsanpassung per Knopfdruck – viel schneller und effizienter als herkömmliche segmentierte Steuerungsmethoden.

3. Der Schaftkopf ist um 55 mm vergrößert, was Stabilität bei Hochgeschwindigkeitsbetrieb, Widerstandsfähigkeit gegen Verformung und bessere Beschichtungsergebnisse gewährleistet.

4. Der Synchronriemenantrieb bietet eine hervorragende Betriebsstabilität, wobei während des Betriebs nahezu keine Vibrationen zu spüren sind.

5. Der Ölschutz zeichnet sich durch hohe Präzision aus und ist im Vergleich zu herkömmlichen Konstruktionen weniger anfällig für das Eindringen von Wasser.

6. Integriert in einen hocheffizienten Offsetdruck-Feeder (12.000 Blatt/Stunde) ermöglicht es der Anlage einen schnellen und stabilen Betrieb.

7. Ein fortschrittliches Vorstapelsystem ermöglicht eine kontinuierliche Papierzufuhr, wodurch die Papierzufuhrzeit erheblich verkürzt und die manuelle Arbeitsintensität gesenkt wird.

8. In Bezug auf die Farbversorgung ist es mit einer Keramik-Rasterwalze (80–120 Mesh) ausgestattet, die eine gleichmäßige und feine Farbausgabe gewährleistet, verschiedene Tintentypen unterstützt und ein Beschichtungsgewicht von 3–10 Gramm pro Quadratmeter erreicht.

9. Das geschlossene Schaberdesign in Kombination mit einer internen Ölkreislaufzirkulation kann das Austreten von Tinte wirksam verhindern und den Tintenverbrauch und Abfall reduzieren.

10. Die Hauptmaschine verwendet eine Zahnzuführung für den Offsetdruck, die einen reibungslosen Betrieb mit Papier unterschiedlicher Dicke ermöglicht.

11. Ausgestattet mit 18 Infrarotlampen und 3 UV-Lampen, die jeweils unabhängig voneinander gesteuert werden, um eine flexible Aushärtungseinstellung zu ermöglichen.

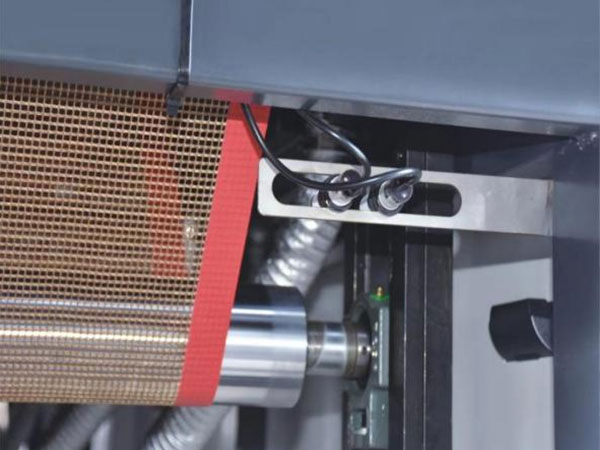

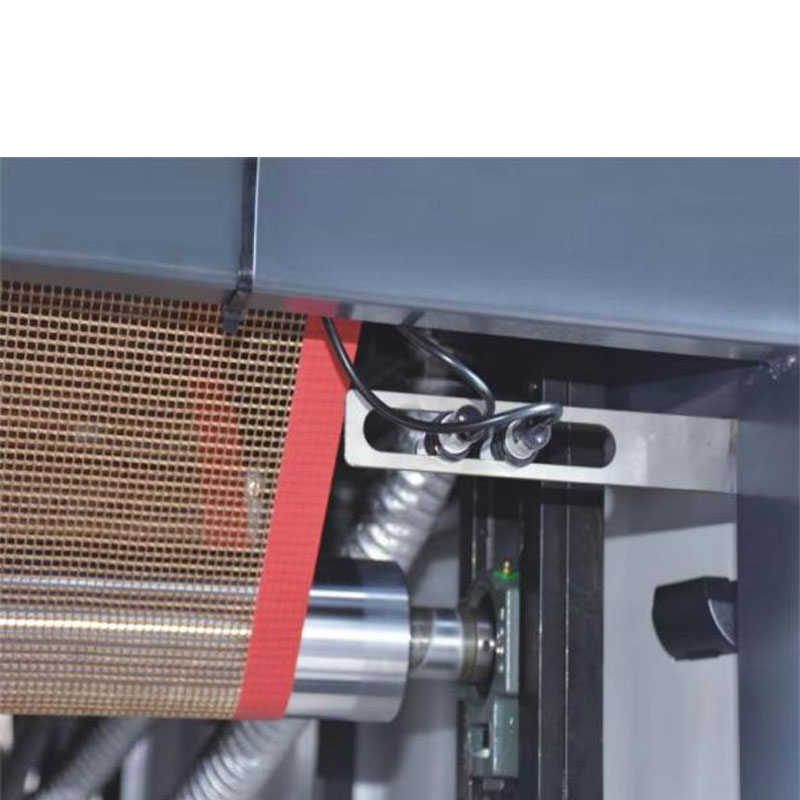

12. Das Luftmesser ist einfach zu bedienen und verfügt über eine hochpräzise Abweichungskorrektur, die sich auf beiden Seiten gleichmäßig festzieht und so eine Beschädigung des Netzbandes vermeidet.

13. Ausgestattet mit einem langlebigen Dreiwalzensystem (Zahn, Platte, Anilox) gewährleistet es eine gleichmäßige Beschichtung von wasserbasierten, ölbasierten und tintenabsorbierenden Materialien.

Konfigurationen

1. Automatischer Futterautomat

- Die automatische Spot-UV-Beschichtungsmaschine verfügt über einen Hochgeschwindigkeits-Offseteinzug mit 12.000 Blatt/Stunde für einen schnellen und stabilen Betrieb.

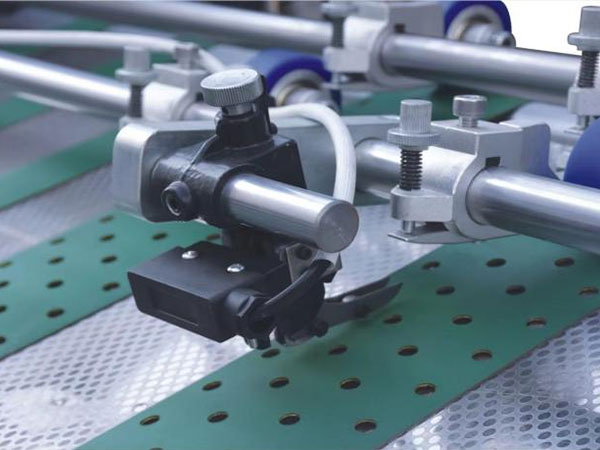

- Es ist mit einer fotoelektrischen Papiersteuerung und automatischen Hebefunktionen ausgestattet, die einen präziseren Betrieb gewährleisten.

- Mit doppeltem Sicherheitsschutz für das Heben des Feeders hat die Maschine Priorität auf Sicherheit.

- Sein verbessertes Vorstapelsystem ermöglicht die automatische Papierzuführung, was Zeit spart und Arbeitskosten senkt – das sind die Hauptvorteile der Ausrüstung.

2. Beschichtungseinheit (Grundölbeschichtungskopf)

- Beschichtungsgeschwindigkeit: 6.000–7.500 Blatt/Stunde.
- Prägetrommel mit großem Durchmesser (dynamisch ausgewuchtet) sorgt für einen flachen Ölfilm. Die Doppelwellen-Ölübertragung ermöglicht in Verbindung mit einem Abstreifer eine bessere Kontrolle der Ölmenge.
- Beschichtungstrommel mit Schraubklemme: einfach, langlebig.
- Reversibler Walzenöltransfer: einfacher Umbau, flexible Dickenanpassung.
- Optional: Keramik-Rasterwalze mit Kavitätsrakel oder Standardrakel.

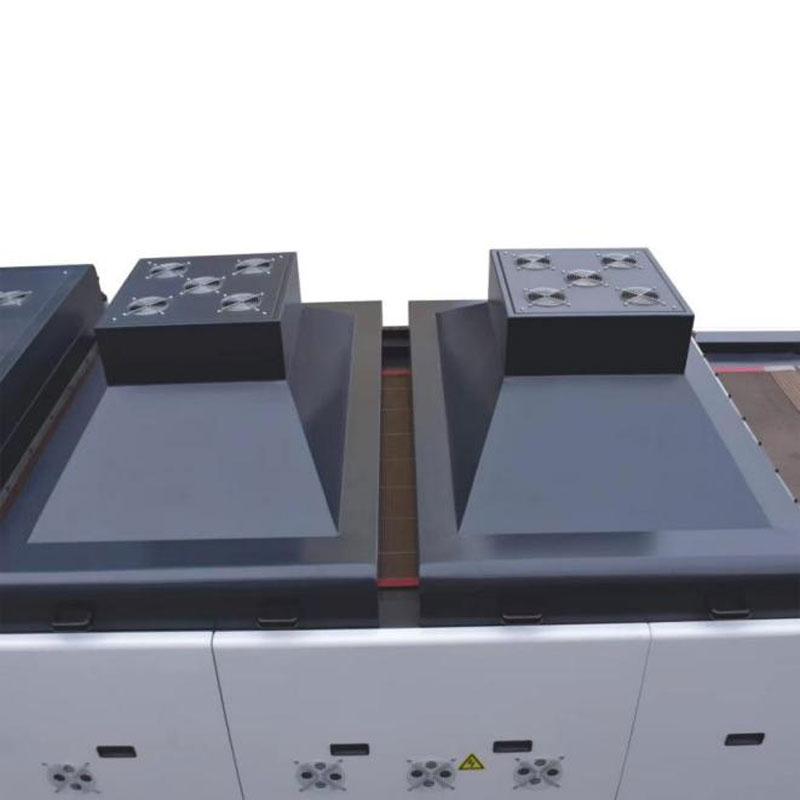

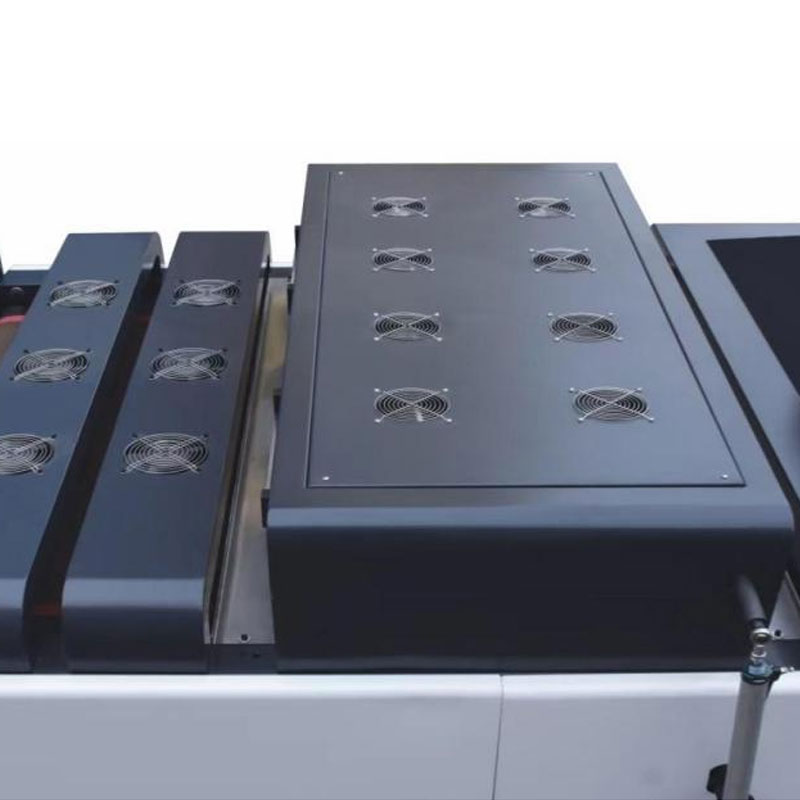

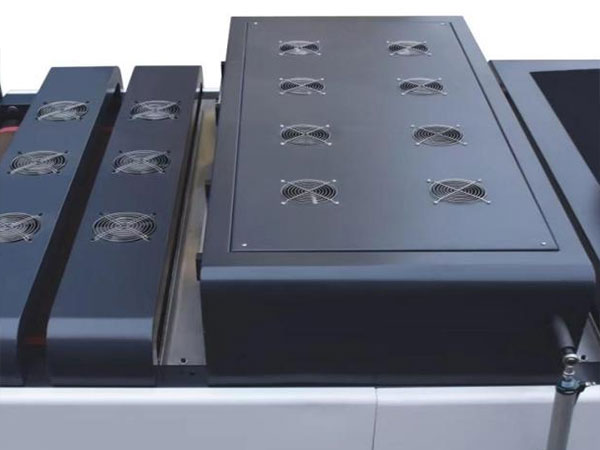

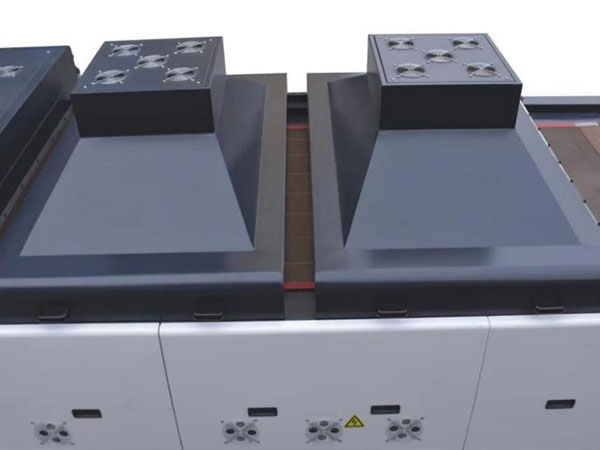

3. UV-Trockner und IR-Trockner

- UV-Trocknung: 3 UV-Quecksilberlampen für schnelle UV-Lackaushärtung.
- Unterstützt Voll-/Halblichtumschaltung.
- Integrierte automatische Temperaturregelung und elektronischer Fehlerschutz.

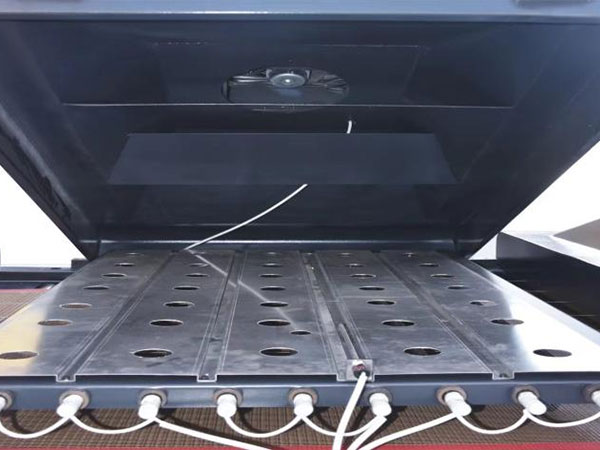

- Wasserbasierte IR-Trocknung zur wasserbasierten Lackhärtung.

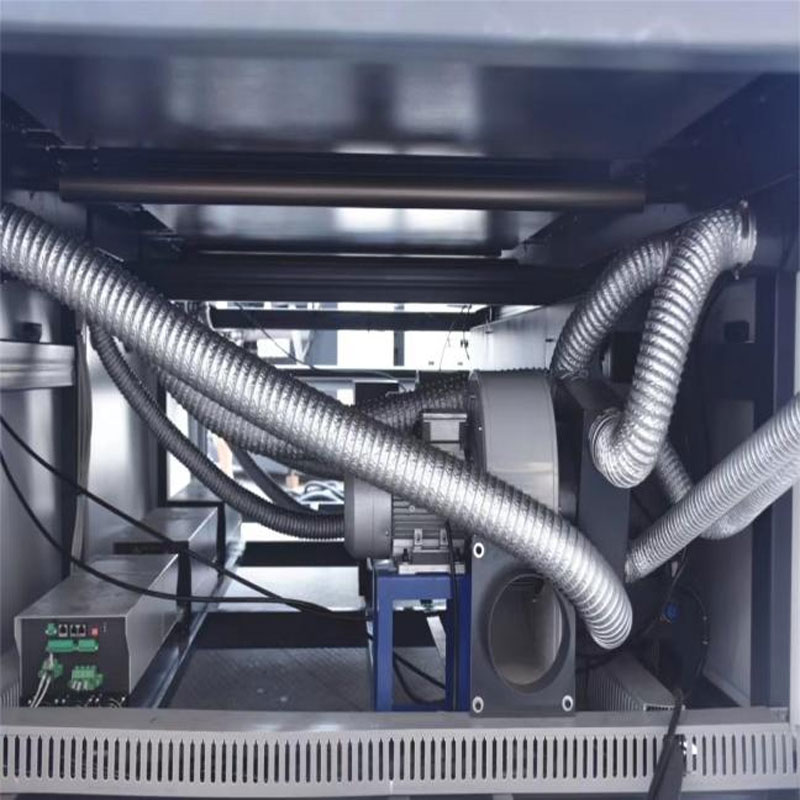

4. Kühlsystem

- Nachdem das Papier getrocknet ist, wird es schnell an der Luft abgekühlt, damit das Papier schneller trocknet, ohne zu kleben.

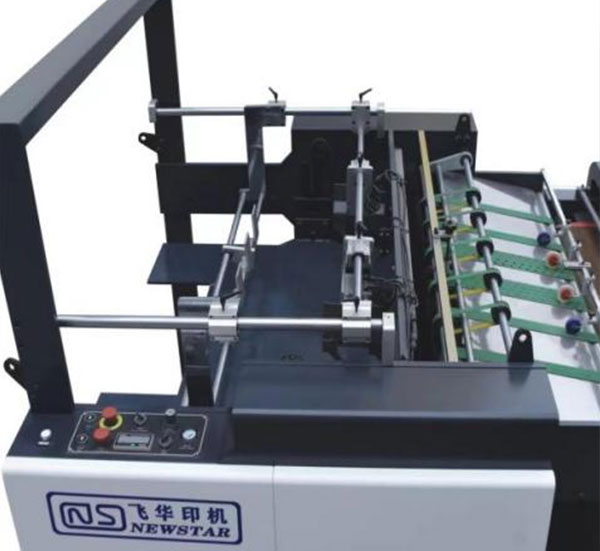

5. Automatischer Papierstapler

-Fotoelektrische Papierkontrolle mit automatischer Anhebung.

- Doppelte Sicherheit zum Anheben des Feeders.

- Ausgestattet mit einer pneumatischen Papierklappenfunktion ermöglicht es die individuelle Anpassung der Anzahl und Zeit des Papierklopfens, um eine saubere Papierausgabe zu gewährleisten.

- Automatisches Absenken bei Papierfehlausrichtung.

6. Automatische Steuerung

- Motor mit Frequenzumwandlungsgeschwindigkeitsregelung für Sicherheit und Zuverlässigkeit.

- Vollständig programmierbare SPS-Steuerung der Maschine: einfache Bedienung, einfache Wartung.

- Alle Kabel sind für eine einfache Installation über Schnellanschlüsse verbunden.
